การผลิตเข็มชิบะเป็นการบูรณาการที่สมบูรณ์แบบของวิศวกรรมความแม่นยำระดับไมครอน-และการควบคุมคุณภาพที่เข้มงวด ตั้งแต่การตัดวัตถุดิบไปจนถึงการบรรจุในขั้นสุดท้าย ทุกกระบวนการรวบรวมความเชี่ยวชาญด้านวิศวกรรมของผู้ผลิตและความมุ่งมั่นสูงสุดเพื่อความปลอดภัยของผู้ป่วย การบรรลุความแม่นยำในระดับซับไมครอนบนท่อโลหะที่มีเส้นผ่านศูนย์กลางน้อยกว่า 1 มิลลิเมตร ไม่เพียงแต่ต้องใช้อุปกรณ์ขั้นสูงเท่านั้น แต่ยังต้องใช้ปรัชญาการผลิตที่ครอบคลุม เป็นวิทยาศาสตร์ และเข้มงวดอีกด้วย

การปรับสภาพวัตถุดิบ: จุดเริ่มต้นของการควบคุมคุณภาพ

คุณภาพของเข็มชิบะเริ่มต้นจากการคัดสรรวัตถุดิบอย่างเข้มงวด ท่อสแตนเลสเกรดทางการแพทย์-ต้องเป็นไปตามมาตรฐาน ASTM A269 หรือ ISO 9626 แต่ผู้ผลิตชั้นนำ-บังคับใช้การควบคุมภายในที่เข้มงวดมากขึ้น ความเบี่ยงเบนขององค์ประกอบทางเคมีถูกจำกัดอยู่ภายใน 50% ของช่วงมาตรฐาน: โครเมียม 18.00–20.00% (มาตรฐาน: 18–20%), นิกเกิล 8.00–11.00% (มาตรฐาน: 8–11%) และคาร์บอน น้อยกว่าหรือเท่ากับ 0.03% (มาตรฐาน: น้อยกว่าหรือเท่ากับ 0.08%) การควบคุมที่เข้มงวดดังกล่าวทำให้มั่นใจได้ถึงความสม่ำเสมอในประสิทธิภาพของวัสดุ

การตรวจสอบโครงสร้างจุลภาคใช้การตรวจสอบแบบคู่ผ่านกล้องจุลทรรศน์โลหะและกล้องจุลทรรศน์อิเล็กตรอนแบบส่องกราด (SEM) ขนาดเกรนออสเทนไนต์ถูกควบคุมที่ ASTM เกรด 7–8 (ขนาดเกรน: 22–30 μm) เพื่อให้มั่นใจว่าสามารถใช้ในสภาวะเย็นได้ดี ระดับการรวมอโลหะที่ไม่ใช่-เกินกว่าข้อกำหนดมาตรฐาน: คลาส A (ซัลไฟด์) น้อยกว่าหรือเท่ากับ 1.0, คลาส B (อลูมินา) น้อยกว่าหรือเท่ากับ 1.0, คลาส C (ซิลิเกต) น้อยกว่าหรือเท่ากับ 1.0 และคลาส D (ออกไซด์ทรงกลม) น้อยกว่าหรือเท่ากับ 1.0 (มาตรฐาน: น้อยกว่าหรือเท่ากับ 2.0 สำหรับทุกคลาส) ข้อบกพร่องระดับจุลภาคเหล่านี้เป็นจุดเริ่มต้นสำหรับรอยแตกเมื่อยล้า การควบคุมอย่างเข้มงวดช่วยยืดอายุการใช้งานของเข็มได้ 3-5 เท่า

ความแม่นยำของขนาดจะคงอยู่ที่ระดับไมครอน: ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางภายนอก ±0.01 มม. (มาตรฐาน: ±0.02 มม.) ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางด้านใน ±0.005 มม. และค่าเบี่ยงเบนความสม่ำเสมอของความหนาของผนังน้อยกว่าหรือเท่ากับ 5% ไข่น้อยกว่าหรือเท่ากับ 0.003 มม. ความตรง น้อยกว่าหรือเท่ากับ 0.1 มม./300 มม. พารามิเตอร์เหล่านี้ได้รับการตรวจสอบออนไลน์ผ่านเกจเส้นผ่านศูนย์กลางของเลเซอร์ โดยมีการตรวจสอบหน้าตัด-อย่างน้อย 10 ส่วนต่อม้วนวัสดุและข้อมูลที่อัปโหลดแบบเรียลไทม์ไปยังระบบ MES

คุณภาพพื้นผิวเป็นตัวกำหนดความสามารถในการแปรรูปในภายหลัง: ความหยาบ Ra น้อยกว่าหรือเท่ากับ 0.4 μm (มาตรฐาน: น้อยกว่าหรือเท่ากับ 0.8 μm) ปราศจากรอยขีดข่วน หลุม สนิม หรือข้อบกพร่องอื่นๆ การทดสอบ Eddy Current ตรวจจับข้อบกพร่องที่พื้นผิวและใกล้-พื้นผิวด้วยความไวต่อรอยแตกร้าวที่มีขนาดเล็กเพียง 0.05 มม. ลึกและยาว 0.5 มม. การตรวจสอบด้วยคลื่นเสียงความถี่สูงจะระบุข้อบกพร่องภายใน เช่น รูพรุนหรือสิ่งเจือปนที่มีเส้นผ่านศูนย์กลางไม่เกิน 0.1 มม.

การตัดและการขึ้นรูปที่แม่นยำ: ไมครอน-การควบคุมมิติระดับ

การตัดเป็นกระบวนการสำคัญขั้นตอนแรกที่กำหนดความแม่นยำด้านมิติพื้นฐานของเข็ม หัวกัดที่มีความแม่นยำสูง-ความเร็วสูงใช้ล้อเจียรเพชรที่ความเร็วเชิงเส้น 60 ม./วินาที และอัตราการป้อน 0.5–2.0 มม./วินาที สารหล่อเย็นเฉพาะจะรักษาอุณหภูมิไว้ที่ 20 ± 2 องศา เพื่อป้องกันความร้อน-บริเวณที่ได้รับผลกระทบ พิกัดความเผื่อความยาวตัด ±0.05 มม. ปลายตั้งฉากของใบหน้าน้อยกว่าหรือเท่ากับ 0.5 องศา ; ความหยาบ Ra น้อยกว่าหรือเท่ากับ 1.6 μm

พารามิเตอร์การตัดได้รับการปรับให้เหมาะกับวัสดุที่แตกต่างกัน: สแตนเลส 304 ใช้ความเร็วแกนหมุนต่ำ (30,000 รอบต่อนาที) และอัตราป้อนที่ลดลง (0.5 มม./วินาที) เพื่อให้มั่นใจในคุณภาพของหน้าตัด สำหรับเหล็กกล้าไร้สนิม 316 ที่มีความแข็งสูง- อัตราการไหลของน้ำหล่อเย็นจะเพิ่มขึ้น 30% นิทินอลที่มีความหนืดต้องใช้โหมดการตัดแบบพัลส์ (อัตราป้อน 0.001 มม. ต่อรอบ) พร้อมล้อเจียรเคลือบพิเศษเพื่อลดการยึดเกาะของวัสดุ

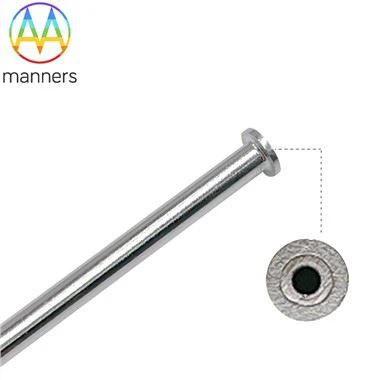

การขึ้นรูปปลายท่อเป็นความท้าทายทางเทคนิค: เครื่องขึ้นแนวเย็นหลาย-สถานีสร้างโครงสร้างการเชื่อมต่อ (เช่น ข้อต่อ Luer) ด้วยความแม่นยำของแม่พิมพ์ ±0.002 มม. แรงขึ้นรูป 50–100 กิโลนิวตัน และอัตรารอบ 60–120 จังหวะ/นาที อุปกรณ์ฟิตติ้งหลังการขึ้นรูป-เป็นไปตามมาตรฐาน ISO 594-เทเปอร์ 1: 6% เส้นผ่านศูนย์กลางปลายขนาดใหญ่- 4.0–4.1 มม. เส้นผ่านศูนย์กลางปลายเล็ก 3.7–3.8 มม. การทดสอบสุญญากาศรักษาแรงดัน 0.3 MPa เป็นเวลา 30 วินาทีโดยไม่มีการรั่วไหล

สำหรับเข็มระบายน้ำที่ต้องการรูด้านข้าง แนะนำให้ใช้การเจาะด้วยเลเซอร์: ไฟเบอร์เลเซอร์ (ความยาวคลื่น 1,070 นาโนเมตร, ความกว้างพัลส์ 100 ns, ความถี่ 20 kHz, กำลัง 30 วัตต์) จะสร้างรูที่มีเส้นผ่านศูนย์กลาง 0.3–1.0 มม. โดยมีความแม่นยำของตำแหน่ง ±0.02 มม. ไร้เสี้ยน- และไร้ตะกรัน- หลังการเจาะ ลูเมนจะถูกทำความสะอาดด้วยเครื่องฉีดน้ำแรงดันสูง- (20 MPa) เพื่อกำจัดอนุภาคที่ตกค้าง

การเพิ่มประสิทธิภาพรูปทรงปลายเข็ม: กุญแจสำคัญสู่ประสิทธิภาพการเจาะ

การออกแบบปลายมีอิทธิพลโดยตรงต่อแรงเจาะและการบาดเจ็บของเนื้อเยื่อ เข็มชิบะมีลักษณะเป็นไตร-จุดเอียงโดยที่ระนาบเอียงสามระนาบมาบรรจบกันที่แกนจนเกิดเป็นยอดแหลม มุมเอียงแต่ละมุมอยู่ที่ 15–20 องศา โดยมีมุมรวมทั้งหมดอยู่ที่ 45–60 องศา การออกแบบนี้ให้ความแม่นยำของมิติและการตกแต่งพื้นผิวที่เหนือกว่าเมื่อเทียบกับปลายเอียงสอง-แบบดั้งเดิม การเจียรหลัง- รัศมีปลายน้อยกว่าหรือเท่ากับ 0.02 มม. ความคลาดเคลื่อนของมุม ±0.5 องศา สมมาตร น้อยกว่าหรือเท่ากับ 0.01 มม.

รูปทรงของปลายได้รับการปรับแต่งให้เหมาะกับเนื้อเยื่อเป้าหมาย: ปลายชิ้นเนื้อตับใช้มุมทื่อ (20 องศา ) เพื่อเพิ่มความแข็งแกร่งและลดการโก่งตัวของเนื้อเยื่อหนาแน่น เคล็ดลับการตรวจชิ้นเนื้อปอดใช้มุมที่คมชัดกว่า (15 องศา) เพื่อลดอาการบาดเจ็บที่เยื่อหุ้มปอด ปลายเจาะหลอดเลือดมีรูปทรงเฉพาะเพื่อเจาะผนังหลอดเลือดส่วนหน้า ขณะเดียวกันก็ลดการบาดเจ็บที่ผนังด้านหลังให้เหลือน้อยที่สุด

การเคลือบทิปช่วยเพิ่มประสิทธิภาพ:เพชร-เหมือนคาร์บอน (DLC) coatings (2–3 μm thick, 2,000–3,000 HV hardness, friction coefficient 0.1–0.2) reduce puncture force by 45% in simulated tissue compared to uncoated tips. Advanced gradient coatings exhibit increasing carbon content from substrate to surface, achieving adhesion strength >70 MPa-สามเท่าของการเคลือบทั่วไป

การตัดเฉือนที่แม่นยำของ Lumen: รับประกันประสิทธิภาพของของไหล

คุณภาพของลูเมนส่งผลโดยตรงต่อประสิทธิภาพการดูดและการฉีด: ความคลาดเคลื่อนของเส้นผ่านศูนย์กลางด้านใน ±0.005 มม. ความกลมน้อยกว่าหรือเท่ากับ 0.003 มม. ความตรงน้อยกว่าหรือเท่ากับ 0.1 มม./300 มม. ความหยาบของพื้นผิวด้านใน Ra น้อยกว่าหรือเท่ากับ 0.2 μm ช่วยให้มั่นใจว่าการไหลของของไหลไม่มีสิ่งกีดขวางและลดความเสียหายของเซลล์

ลูเมนถูกประดิษฐ์ขึ้นโดยผ่านการวาดภาพ: แม่พิมพ์คาร์ไบด์ (ความแม่นยำของรูรับแสง ±0.001 มม., Ra น้อยกว่าหรือเท่ากับ 0.05 μm พื้นผิวสำเร็จ) ทำการดึงหลาย- ผ่าน (การลดขนาดเส้นผ่านศูนย์กลาง 10–15%, การลดผนัง 5–10% ต่อการผ่าน) ที่ 2–5 ม./นาที ด้วยสารหล่อลื่นเฉพาะทาง หลังการวาดภาพ พื้นผิวด้านในได้รับการขัดเงาด้วยการขัดด้วยเคมีไฟฟ้าหรือการเจียรด้วยแม่เหล็ก

การขัดด้วยเคมีไฟฟ้าใช้อิเล็กโทรไลต์ฟอสฟอริก–ซัลฟูริก–กลีเซอรีน (60–80 องศา, 10–15 V, 30–60 วินาที) ความหนาแน่นกระแสแอโนด 15–25 A/dm² แคโทดสแตนเลส ความหยาบของพื้นผิวด้านในลดลงจาก Ra 0.8 μm เป็น Ra 0.1 μm ในขณะที่ฟิล์มแบบพาสซีฟก่อตัวขึ้นเพื่อเพิ่มความต้านทานการกัดกร่อน

การเจียรด้วยแม่เหล็กใช้สารกัดกร่อนแม่เหล็ก (ผงเหล็ก + อลูมินา) หมุนไปตามพื้นผิวด้านในภายใต้สนามแม่เหล็ก (ความดัน 0.1–0.3 MPa, 2–5 นาที) วิธีนี้จะขจัดความหยาบระดับไมโคร-ที่ไม่สามารถเข้าถึงได้จากการขัดเงาด้วยไฟฟ้าเคมี และลด Ra ลงเหลือ 0.05 μm อีกด้วย

การออกแบบเทเปอร์ลูเมนช่วยเพิ่มประสิทธิภาพอุทกพลศาสตร์: เข็มสำลักมีลักษณะเทเปอร์ทางเข้าเล็กน้อย (0.5–1 องศา ) เพื่อลดแรงเฉือนบนเซลล์ ปรับปรุงความมีชีวิตของเซลล์ได้ถึง 20% เข็มฉีดมีเรียวทางออกที่แตกต่างกันเพื่อลดความเร็วของการฉีดและป้องกันการบาดเจ็บของเนื้อเยื่อ

การรักษาพื้นผิวและการทำความสะอาด: อุปสรรคสุดท้ายสำหรับความเข้ากันได้ทางชีวภาพ

Surface treatment defines biocompatibility and functional performance. Electropolishing removes surface defects and forms a uniform passive film: phosphoric–sulfuric electrolyte (3:1 ratio, 65–75°C, 12 V, 2–3 minutes), current density 20–30 A/dm², lead cathode. Post-polishing, roughness drops from Ra 0.4 μm to Ra 0.05 μm, with chromium–iron ratio increasing from 0.3 to >2.0.

การสร้างทู่ช่วยเพิ่มความต้านทานการกัดกร่อน: การสร้างทู่ด้วยกรดไนตริก (20–30% HNO₃, 50–60 องศา , 30 นาที) หรือการทู่ด้วยไฟฟ้าเคมี (0.5 M H₂SO₄, 1.2 V เทียบกับ SCE, 10 นาที) ศักยภาพในการเกิดหลุมเพิ่มขึ้น 200–300 มิลลิโวลต์ โดยไม่พบการกัดกร่อนหลังจาก 30 วันในน้ำเกลือ 0.9%

การเคลือบแบบ Hydrophilic ช่วยเพิ่มประสิทธิภาพในการเจาะ:โพลีไวนิลไพโรลิโดน (PVP)สารเคลือบ (ความหนา 1–2 μm) จะถูกกราฟต์โควาเลนต์กับพื้นผิว ช่วยลดมุมสัมผัสจาก 70 องศาเป็น 10 องศา และลดแรงเจาะลง 60% การทดสอบความทนทาน (รอบการฆ่าเชื้อ 10 รู + 5 รอบ) แสดงการเปลี่ยนแปลงมุมสัมผัส<5° with no coating delamination.

การทำความสะอาดเป็นไปตามมาตรฐานอุปกรณ์การแพทย์สูงสุด: การทำความสะอาดอัลตราโซนิกแบบหลาย-

ขั้นที่ 1: ผงซักฟอกอัลคาไลน์ (pH 10.5–11.5), 50 องศา, 40 kHz, 5 นาที

ขั้นตอนที่ 2: การล้างด้วยน้ำปราศจากไอออน (ความต้านทานมากกว่าหรือเท่ากับ 18 MΩ·cm) 40 องศา 80 kHz 3 นาที

ขั้นตอนที่ 3: การทำความสะอาดหิมะด้วย CO₂ เพื่อกำจัดอนุภาคนาโน

หลัง-การตรวจสอบอนุภาคในการทำความสะอาด:<5 particles/cm² (≥0.5 μm), <20 particles/cm² (≥0.3 μm).
